InnoDB 是 MySQL 的默认事务型引擎，也是目前最常用、最强大的存储引擎。它被设计用来处理大量的短期事务，具有高性能和高可用性。

核心特性

InnoDB 的强大源于其四大核心支柱：

• 事务支持 (ACID)：

  • 支持事务的原子性、一致性、隔离性和持久性。通过 Redo Log（重做日志）保证持久性，通过 Undo Log（回滚日志）保证原子性。

• 行级锁 (Row-level Locking)：

  • 不同于 MyISAM 的表级锁，InnoDB 支持行锁，极大提高了多用户并发操作的性能。

• 外键约束 (Foreign Key)：

  • 它是 MySQL 中唯一支持外键的内置存储引擎，能够维护数据的参照完整性。

• MVCC (多版本并发控制)：

  • 通过 Read View 和 Undo Log 实现非阻塞读。在“可重复读”隔离级别下，读操作不会加锁，从而提升了并发查询效率。

逻辑存储结构

InnoDB 将所有数据逻辑地存放在一个名为 Tablespace（表空间）的地方，其结构从大到小依次为：

1. 表空间 (Tablespace)：包含系统表空间（ibdata1）或独立表空间（.ibd）。
2. 段 (Segment)：分为数据段（Leaf node segment）、索引段（Non-leaf node segment）等。
3. 区 (Extent)：固定大小为 1MB，由 64 个连续的页组成。
4. 页 (Page)：InnoDB 磁盘管理的最小单位，默认大小为 16KB。
5. 行 (Row)：InnoDB存储引擎数据是按行进行存放的

MySQL InnoDB 架构

InnoDB 存储引擎的架构设计主要分为两个部分： 内存结构 (In-Memory Structures) 和 磁盘结构 (On-Disk Structures)。 这种设计旨在平衡高性能（内存操作）与数据持久性（磁盘存储）。

内存结构 (In-Memory Structures)

内存池是 InnoDB 性能的核心，其主要组件包括：

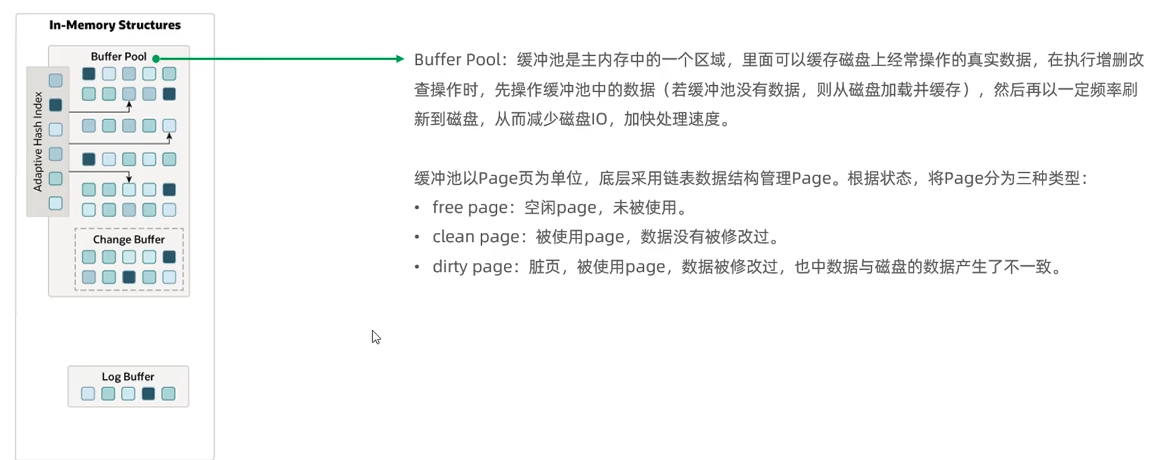

• Buffer Pool (缓冲池)：

  • 核心作用：缓存磁盘上的真实数据页和索引页。
    • 机制：读取数据时，若缓冲池有则直接返回；修改数据时，先修改缓冲池中的页（变为“脏页”），再通过 Checkpoint 机制异步刷入磁盘。
  •

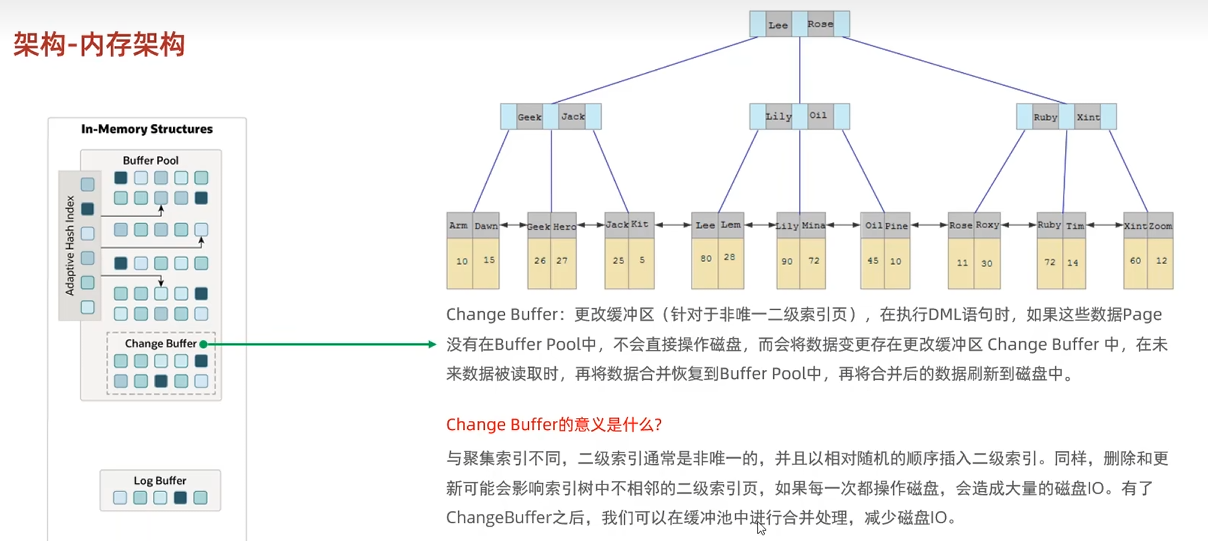

• Change Buffer (写缓冲区)：

  • 针对非唯一辅助索引的优化。当插入或更新辅助索引且该页不在缓冲池时，先记录在 Change Buffer 中，等未来读取该页时再进行合并。
  •

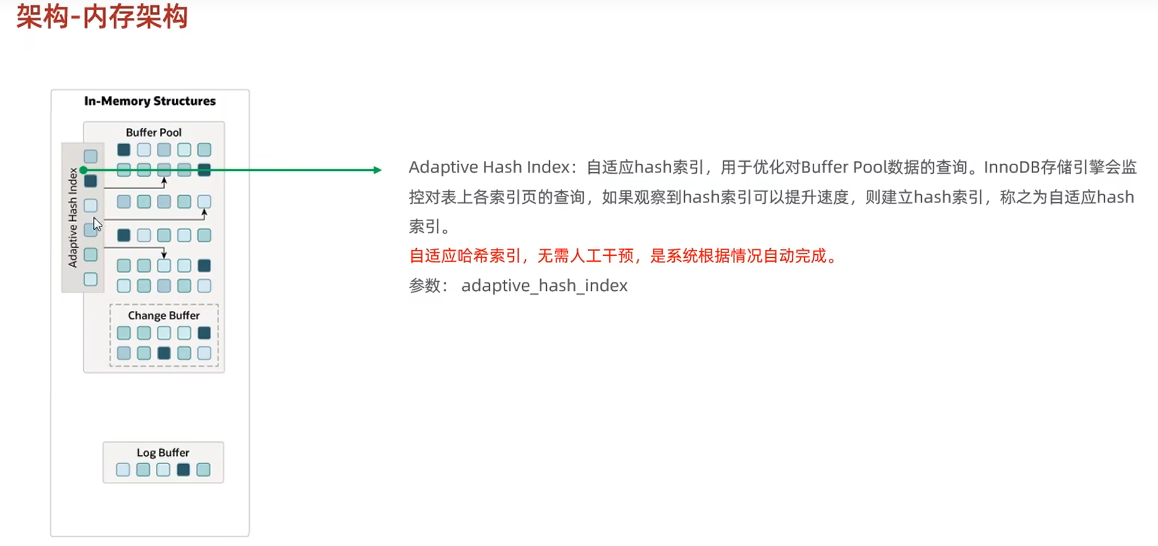

• Adaptive Hash Index (自适应哈希索引)：

  • InnoDB 会监控表上的索引查询，如果观察到某些索引值被频繁访问，会自动建立哈希索引以加速查询（将 B+ 树查询变为 O(1) 查找）
  •

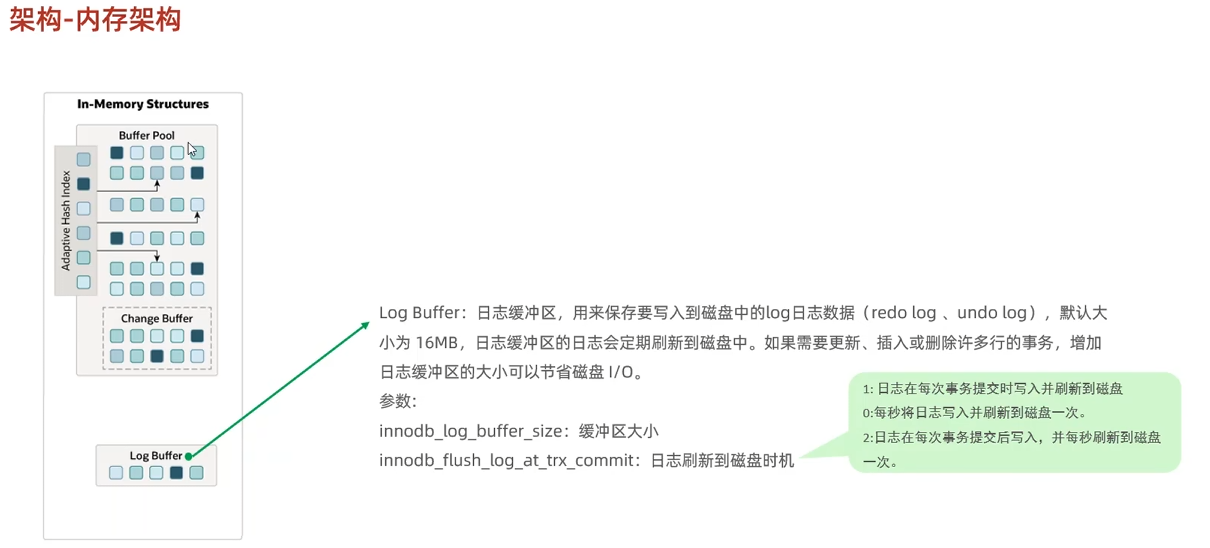

• Log Buffer (日志缓冲区)：

  • 用于保存准备写入磁盘的 Redo Log 数据。默认大小为 16MB，定期刷入磁盘以保证事务的持久性。
  • 意义： 即使内存里的数据还没来得及写回磁盘就断电了，重启后也能通过磁盘上的 Redo Log 把数据恢复回来。
  •

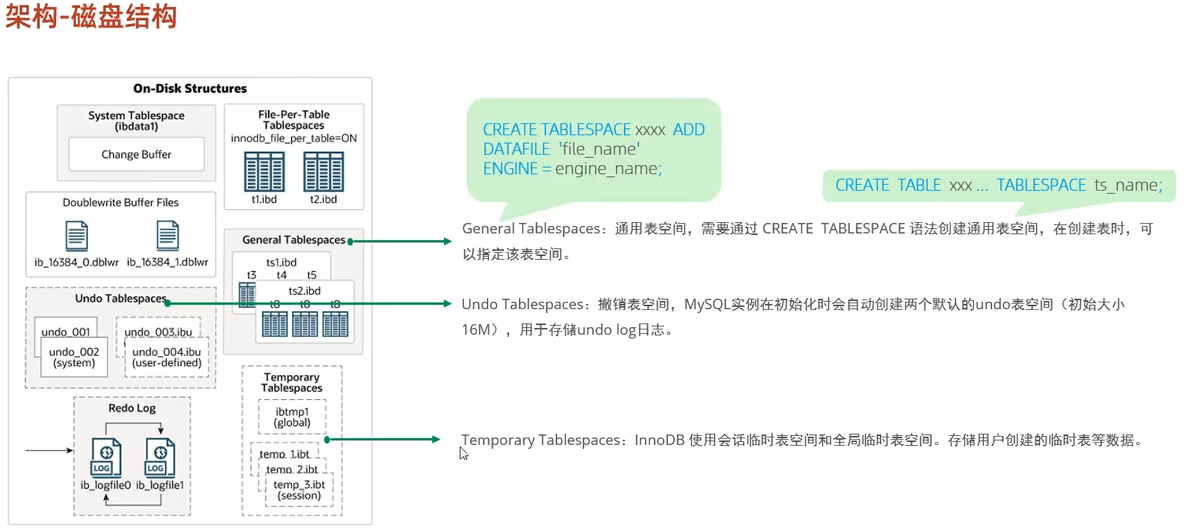

磁盘结构 (On-Disk Structures)

磁盘结构确保了数据的物理存储和崩溃恢复能力：

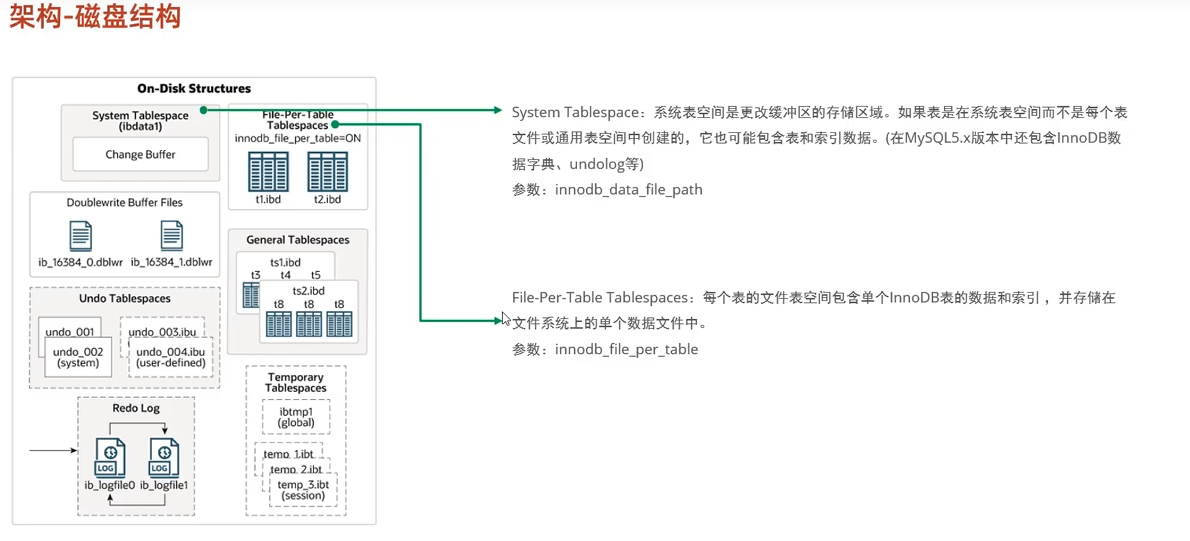

• Tablespaces (表空间)：

  • System Tablespace (系统表空间)：存储 InnoDB 数据字典、双写缓冲区等。
  • File-Per-Table Tablespaces (独立表空间)：每个表对应一个 .ibd 文件，存储该表的数据和索引
  •
  • 创建表空间&撤销表空间&临时表空间
  •

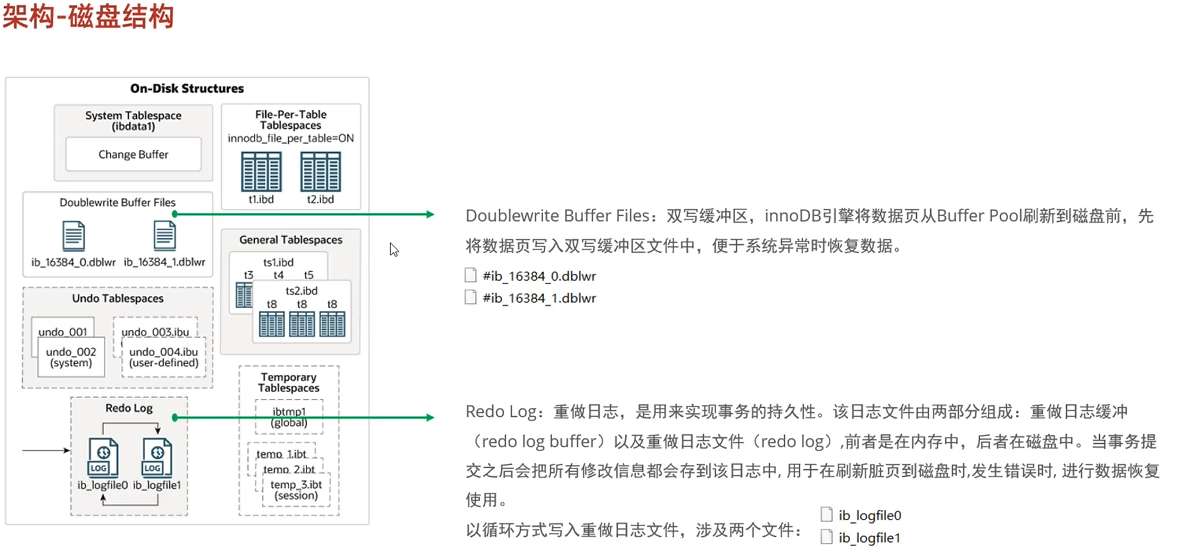

• Doublewrite Buffer (双写缓冲区)：

  • 位于系统表空间的物理存储区。在将页写入数据文件前，先写入此处。用于防止在写入过程中发生断电导致的“页破碎”问题。

• Redo Log (重做日志)：

  • 记录对页的物理修改。当数据库宕机重启，会根据 Redo Log 将未落盘的脏页恢复。

• Undo Logs (回滚日志)：

  • 逻辑日志，记录事务变更前的样子。用于事务回滚和 MVCC（实现非阻塞读）。

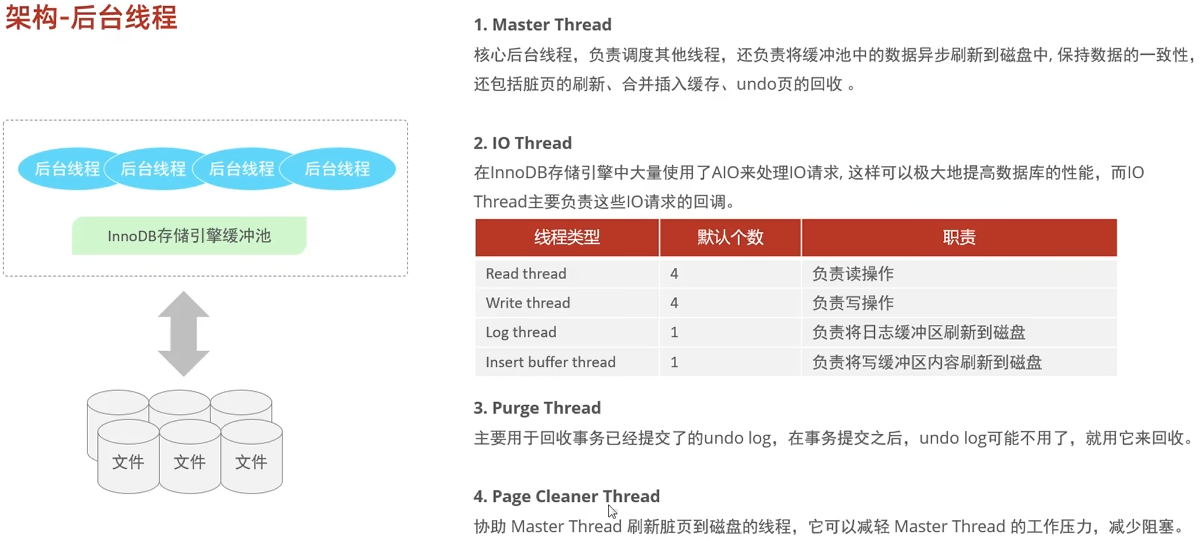

核心后台线程

InnoDB 依靠多个后台线程来维持运行：

1. Master Thread：负责将缓冲池数据异步刷新到磁盘，保持数据一致性。
2. IO Thread：主要负责 AIO（异步IO）请求的回调处理（分为 Read, Write, Log, Insert Buffer 线程）。
3. Purge Thread：事务提交后，负责回收已经不再需要的 Undo Log 页。
4. Page Cleaner Thread：专门负责脏页的刷新工作，减轻 Master Thread 的负担。

架构设计的精髓：WAL (Write-Ahead Logging)

InnoDB 遵循 日志先行策略：

• 当数据发生变更时，先修改内存（Buffer Pool），并同步记录 Redo Log 到磁盘。
• 只要 Redo Log 落地，即使此时内存中的“脏页”还没来得及刷入磁盘，数据库发生崩溃也能通过日志恢复。
• 这种将“随机写磁盘”转变为“顺序写日志”的设计，是 InnoDB 高性能读写的基石。

事务原理

事务（Transaction）是逻辑上的一组操作，要么全部成功，要么全部失败。在 InnoDB 引擎中，事务的四大特性（ACID）是通过不同的技术手段共同保障的。

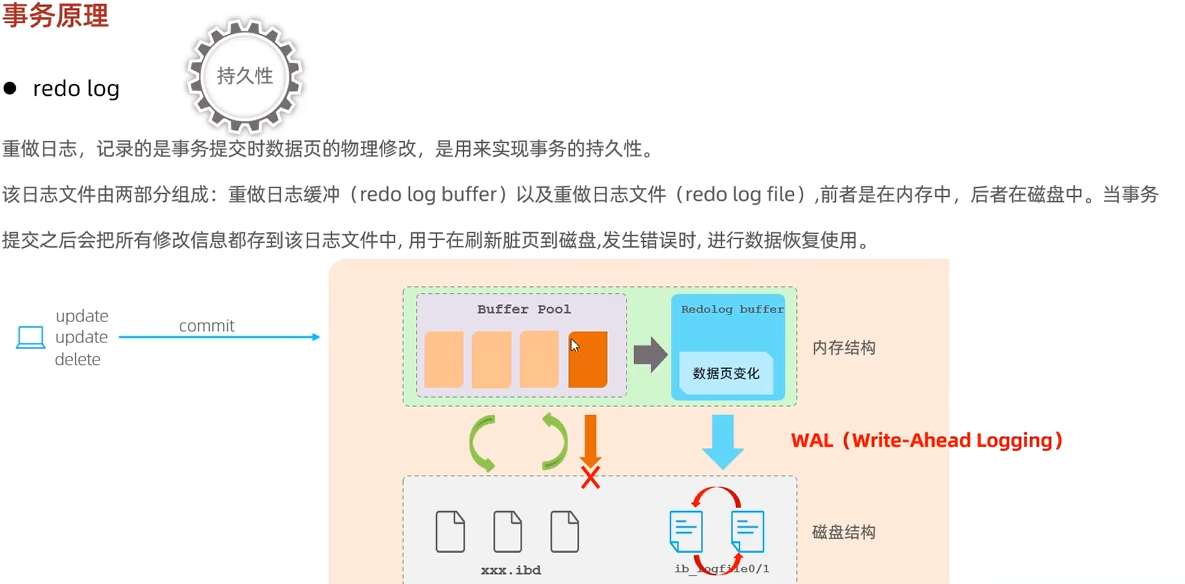

持久性 (Durability) — Redo Log

定义：一旦事务提交，它对数据库的改变就是永久性的，即使系统崩溃也不会丢失。

• 实现原理：Redo Log（重做日志） 与 WAL（Write-Ahead Logging）。

• 工作机制：

  1. 当数据修改时，InnoDB 先修改 Buffer Pool 中的内存页。
  2. 同时将修改操作记录到 Redo Log Buffer。
  3. 事务提交时，根据策略将 Redo Log 顺序写入磁盘文件。

• Crash Recovery：如果数据库宕机，虽然内存里的脏页丢了，但重启后系统会读取磁盘上的 Redo Log，把未落盘的修改“重做”一遍。

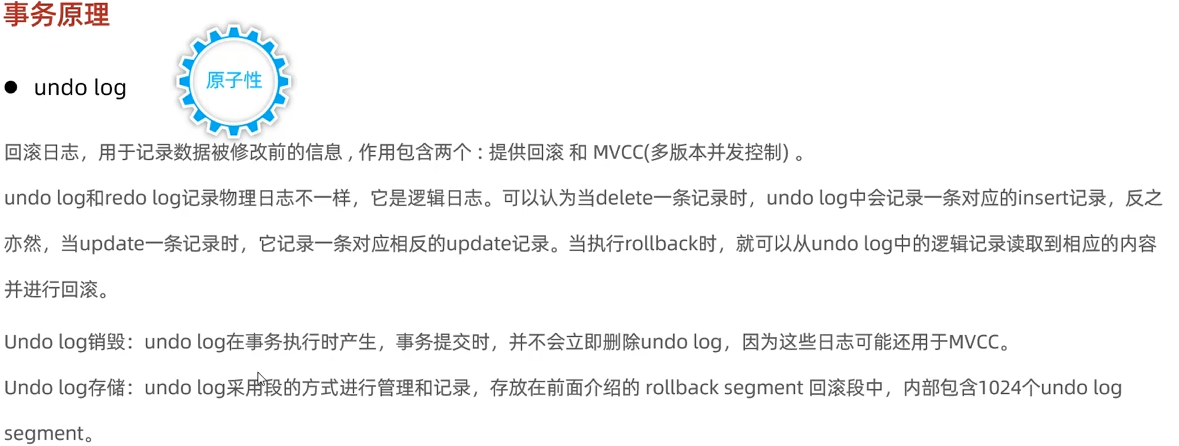

原子性 (Atomicity) — Undo Log

定义：事务是不可分割的最小单位，要么全部完成，要么全部不完成。

• 实现原理：Undo Log（回滚日志）。

• 工作机制：当事务对数据库进行修改时，InnoDB 会生成对应的 Undo Log。

  • 如果你执行的是 INSERT，日志会记录一条对应的 DELETE。
  • 如果你执行的是 UPDATE，日志会记录修改前的数据。

• 结果：如果事务执行失败或调用了 ROLLBACK，系统会利用 Undo Log 中的逻辑记录将数据恢复到事务开始前的样子。

一致性 (Consistency)

定义：事务执行前后，数据库的完整性约束没有被破坏，数据从一个一致性状态转移到另一个一致性状态。

• 实现原理：一致性是事务追求的最终目标。
• 手段：它由原子性、隔离性和持久性共同维系，同时也依赖于数据库的完整性约束（如外键、唯一索引、非空限制）以及应用层的逻辑正确性。

隔离性 (Isolation) — MVCC & 锁

定义：多个并发事务之间相互隔离，互不干扰。

• 实现原理：锁机制 与 MVCC（多版本并发控制）。
• 工作机制：
  • 锁：处理“写-写”冲突，确保同一时间只有一个事务能修改同一行数据。
  • MVCC：处理“读-写”冲突。通过在每行记录后面保存隐藏列（事务ID、回滚指针）并结合 Read View，让事务能读取到符合自己隔离级别的数据快照，实现非阻塞读。

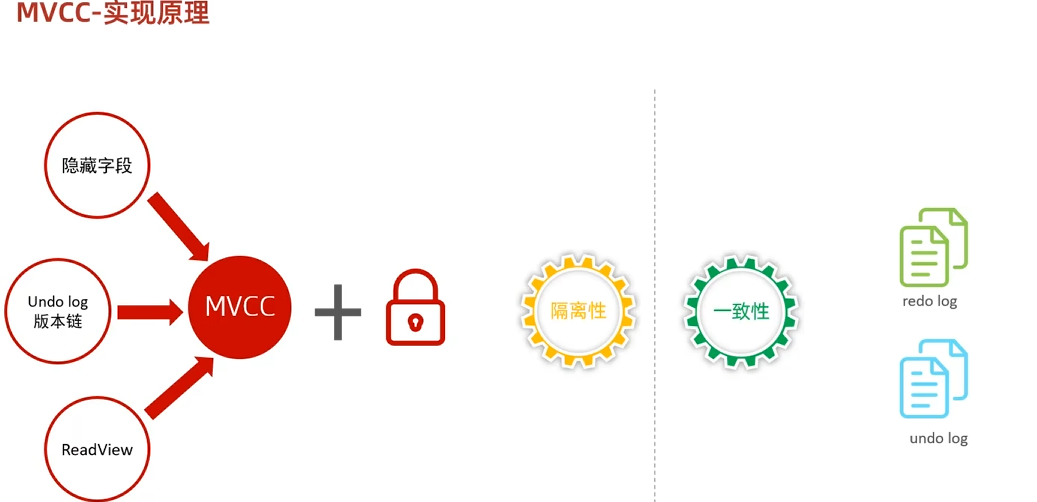

总结：ACID 实现脑图

核心提示：对于 Java 开发来说，理解 Redo Log（保证不丢数据）和 Undo Log（保证能回滚）的区别是面试和调优的关键。

MVCC

MVCC 全称 多版本并发控制 (Multi-Version Concurrency Control)，是 InnoDB 实现隔离级别（读已提交 RC 和 可重复读 RR）的核心技术。 它的核心思想是：通过保存数据的历史版本，实现“读-写”操作的非阻塞。

• 快照读 (Snapshot Read)： 普通的 SELECT 语句（不加锁）。它读的是记录的“某个版本”，可能是历史数据。

• 当前读 (Current Read)： INSERT、UPDATE、DELETE 或 SELECT ... FOR UPDATE。它必须读取记录的“最新版本”，并且要加锁。

MVCC 解决的就是“快照读”的问题。

隐式字段

InnoDB 在每行记录后面都会自动加上三个隐藏列：

1. DB_TRX_ID：最近修改该记录的事务 ID。

2. DB_ROLL_PTR：回滚指针，指向该记录的上一个版本（在 Undo Log 中）。

3. DB_ROW_ID：如果表没有主键，InnoDB 会自动生成一个自增 ID（有主键则无此列）。

作用

• 实现回滚 (Rollback)： 当你执行 ROLLBACK 时，系统通过 DB_ROLL_PTR 找到旧数据，直接覆盖回来。

• 实现 MVCC（读写不冲突）： 当事务 A 在改数据（加了排他锁），事务 B 来读。B 会根据自己的 Read View 和记录上的 DB_TRX_ID 判断：

  • “这个版本是 A 正在改的，我不能看。”于是 B 顺着 DB_ROLL_PTR 去读 Undo Log 里的旧版本。
  • 结果： 事务 A 慢慢改，事务 B 照样读，互不干扰。

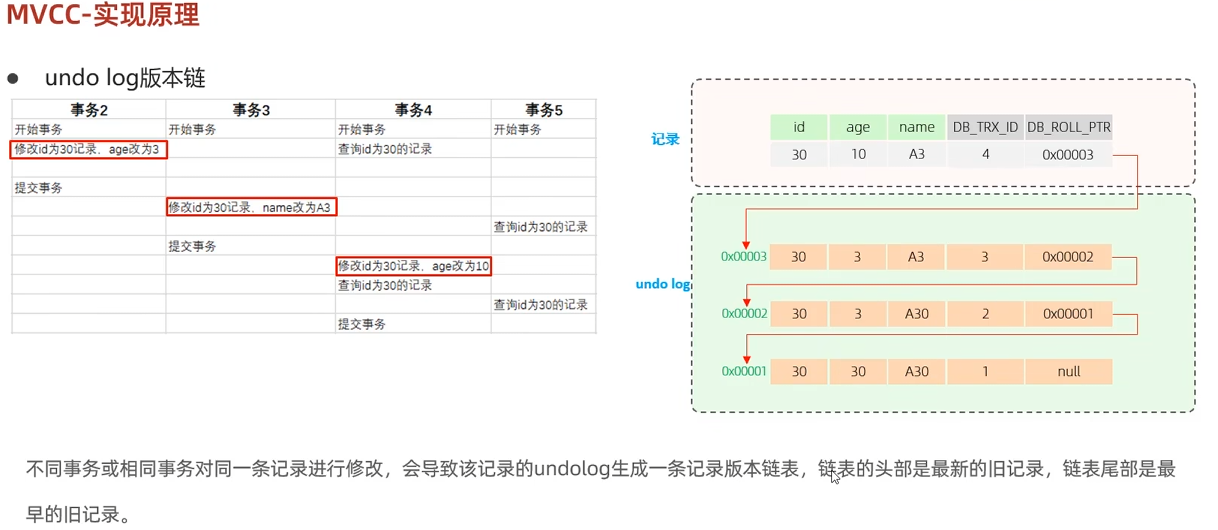

undo log版本链

每当一个事务修改数据时，旧版本的数据会被写入 Undo Log 中。通过 DB_ROLL_PTR，不同事务对同一行记录的修改会形成一个由旧到新的链表。

[ 当前聚簇索引记录 (最新行) ]
┌─────────────────────────────────────┐
│ 业务字段：name = '王五'              │
│ 隐藏字段 DB_TRX_ID  = 30             │
│ 隐藏字段 DB_ROLL_PTR = 指针地址 A     │
└───────────────┬─────────────────────┘
                │
                ▼ 指针指向 Undo Log
        ┌─────────────────────────────┐
        │ 【Undo Log 版本1】A          │
        │ 数据：name = '李四'          │
        │ 事务ID：TRX_ID = 20          │
        │ 回滚指针：指针地址 B          │
        └───────────────┬─────────────┘
                        │
                        ▼ 继续指向上一版本
                ┌─────────────────────┐
                │ 【Undo Log 版本2】B  │
                │ 数据：name = '张三'  │
                │ 事务ID：TRX_ID = 10  │
                │ 回滚指针：NULL       │
                └─────────────────────┘
                                    │
                                    ▼
                            【链表结束】

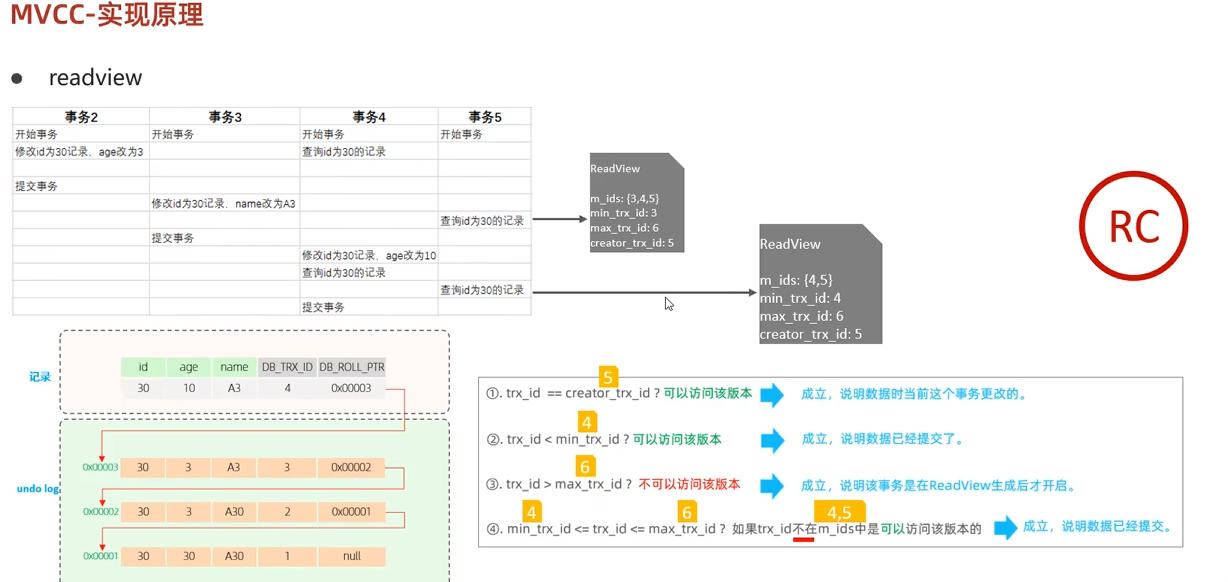

read view(一致性视图)

ReadView(读视图)是 快照读 SQL执行时MVCC提取数据的依据，记录并维护系统当前活跃的事务(未提交的)id。 它包含四个核心字段：

• m_ids：当前活跃（未提交）的事务 ID 列表。
• min_trx_id：活跃事务中的最小值。
• max_trx_id：预分配给下一个事务的 ID 值，当前最大失误ID+1（事物的ID是自增的）
• creator_trx_id：创建该 Read View 的事务 ID。

版本可见性算法 (核心逻辑)

当一个事务读取某行记录时，它会拿着该行的 DB_TRX_ID 去和自己的 Read View 进行比对：

1. trx_id == creator_trx_id：该版本是我自己改的，可见。

2. trx_id < min_trx_id：该版本在 Read View 创建前已提交，可见。

3. trx_id >= max_trx_id：该版本在 Read View 创建后才开启，不可见。

4. min_trx_id <= trx_id < max_trx_id：

   • 若 trx_id 在 m_ids 列表中：说明事务还没提交，不可见。

   • 若 trx_id 不在 m_ids 列表中：说明事务已提交，可见。

如果不可见怎么办？ 顺着 DB_ROLL_PTR 回滚指针去找 Undo Log 里的上一个版本，直到找到可见的版本为止。

MVCC 在 RC 和 RR 级别下的唯一区别在于 生成 Read View 的时机：

• 读已提交 (RC)：
  • 每次执行 SELECT 语句时 都会重新生成一个新的 Read View。
  • 结果：可以看到其他事务期间提交的数据（不可重复读）。

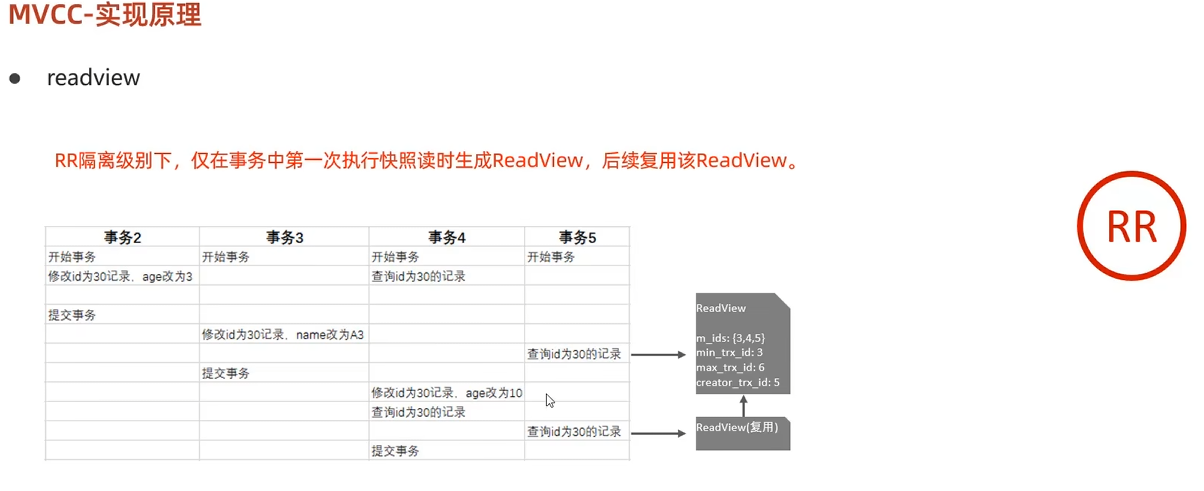

• 可重复读 (RR)：
  • 仅在事务第一次执行 SELECT 时 生成一个 Read View，后续所有查询共用这一个。
  • 结果：整个事务期间看到的数据始终一致（解决了不可重复读，并在很大程度上解决了幻读）。
  •

MySQL管理

系统数据库

常用工具

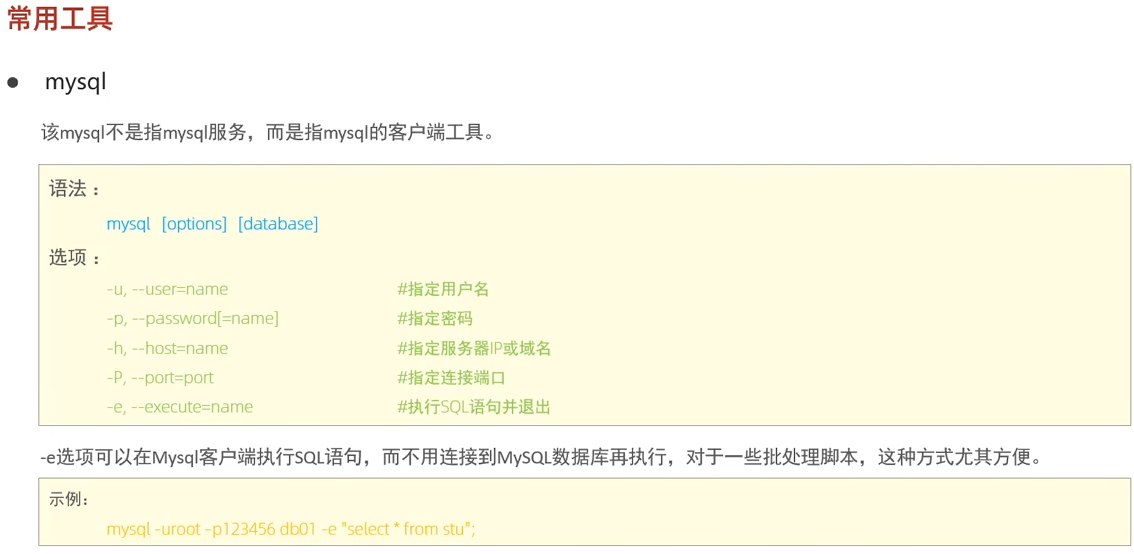

mysql客户端工具

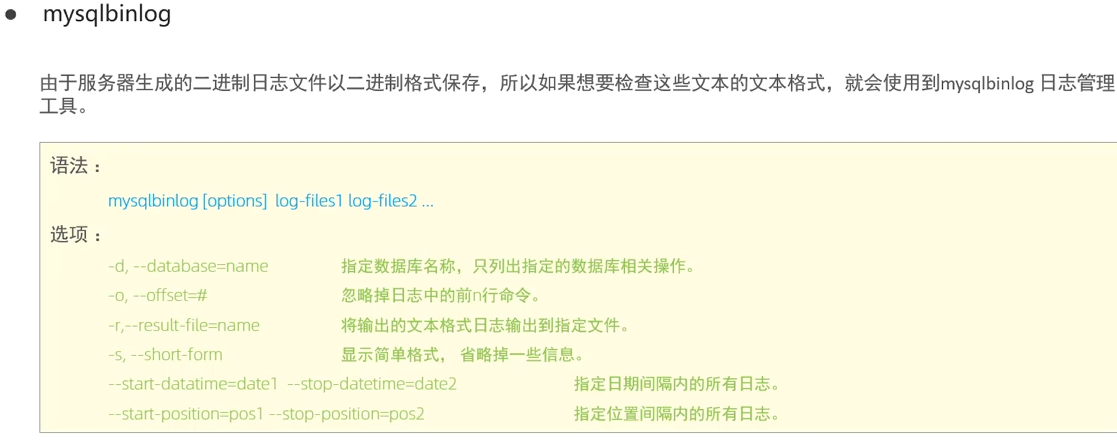

mysqlbinlog二进制日志查看工具

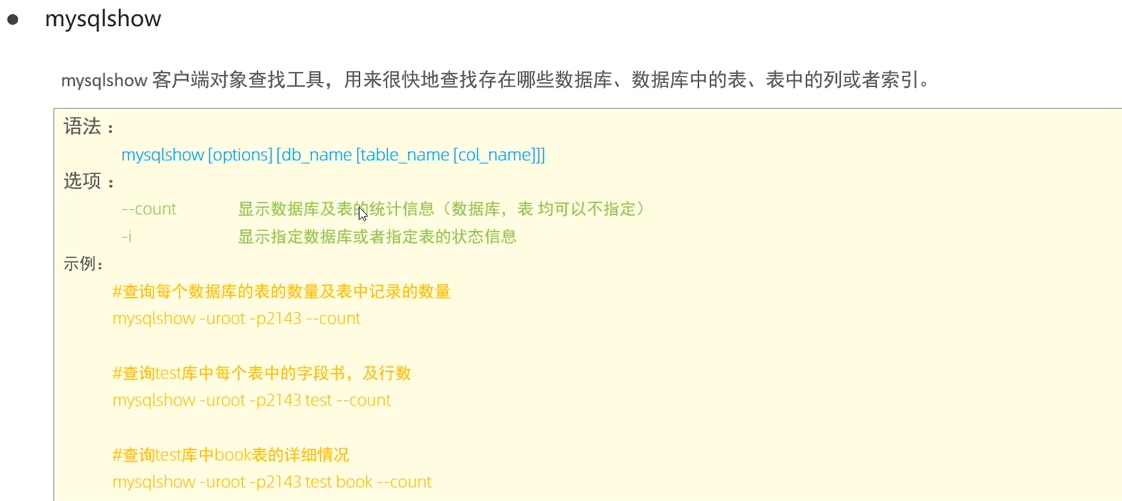

mysqlshow查看数据库、表、字段的统计信息

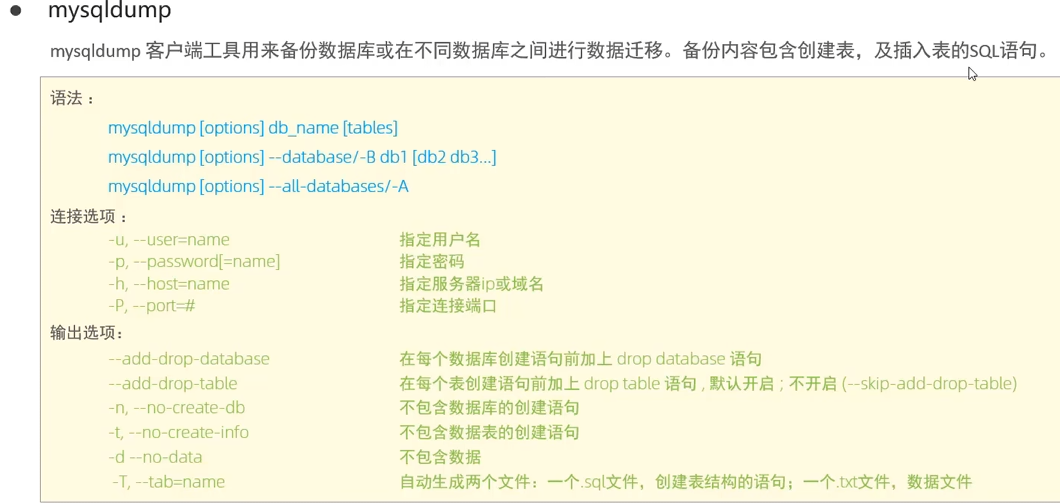

mysqldump数据备份工具

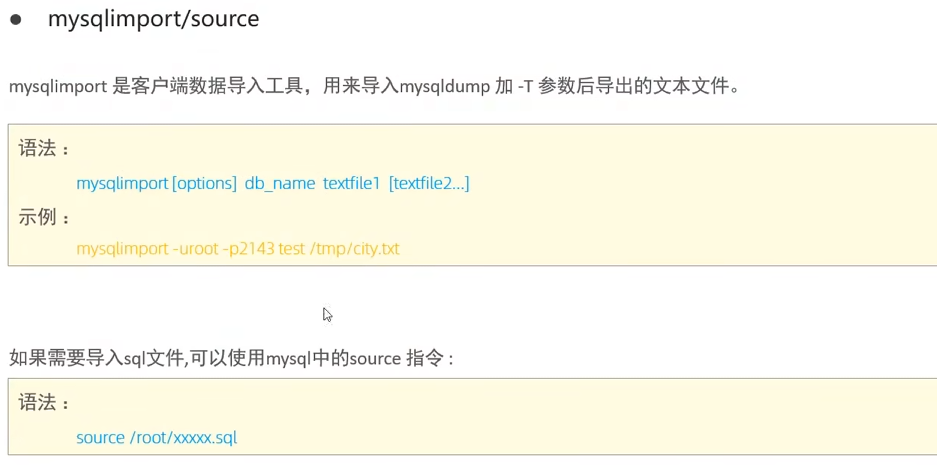

mysqlimport/source数据导入工具
